Grafiske framstillinger i øvinger
Dersom vi ønsker å ha ulike former for grafer i en øving må de først lagres som bildefiler i gif/jpg/png-format. Ulike tegneprogrammer er velegnet til dette så den delen overlater vi til den enkelte. "Monteringen" av disse bildefilene bør imidlertid nevnes - dette er en teknikk som går igjen nå vi har med alle typer bilder å gjøre i prøvesammenheng. Framgangsmåten er slik:
- lagre alle relevante bildefiler i et skjult arkiv i rommet
- bruk mulighetene i editoren når du skal utforme selve oppgaven og opprett en tabell med to-tre rader og en kolonne som tjener som en plassholder for hvert bilde
- pass på å la kantlinjen til tabellen bli 0 (border=0)
- plasser bildet i øverste tabellcelle - la den nedre være tom
Her ser vi detaljene steg for steg.

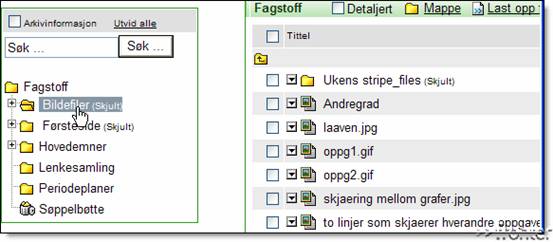

Bildefilene ligger i et skjult arkiv:

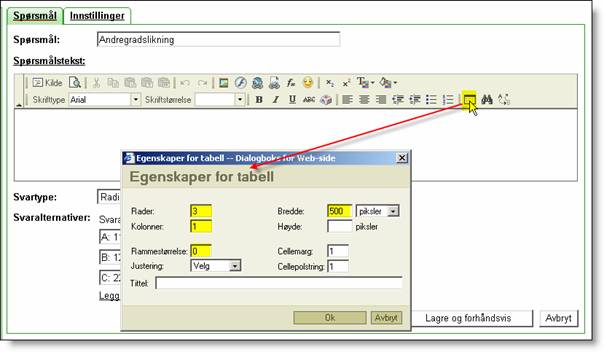

Den tomme tabellen blir opprettet:
Vi velger to rader dersom vi kun skal ha inn ett bilde. Dersom vi trenger innledende tekst samt et bilde, velger vi tre rader: øverste rad for tekst, neste for bildet og alltid tom siste rad (den sørger kun for at avkrysningsknappene kommer pent plassert under bildet).

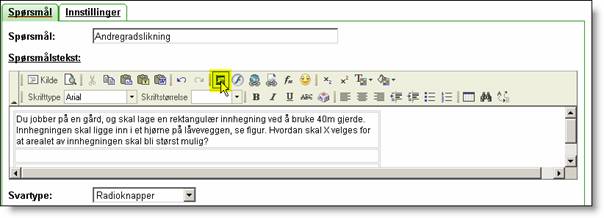

Spørsmålet plasseres i øverste celle og bildet i neste - velg korrekt fil fra oversikten over bildefiler som kommer:

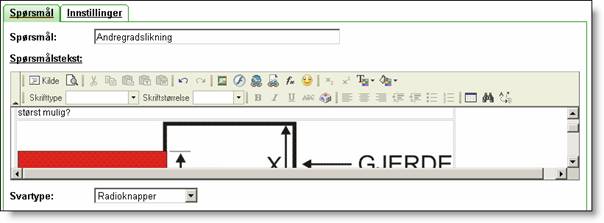

Og slik kan det se ut etter at tekst samt bilde er på plass:

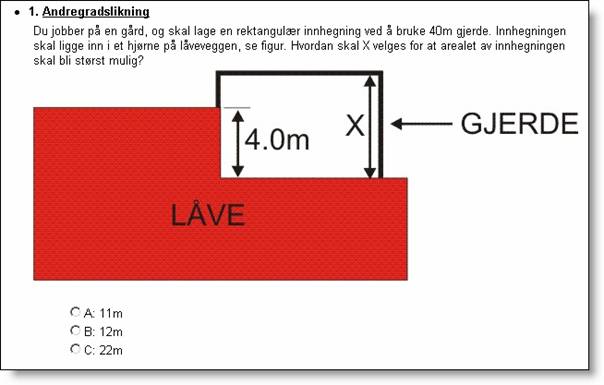

Og slik ser studentene/elevene det:
